Les vannes à vanne sont un type courant de vanne utilisé dans diverses applications industrielles. L'une des questions les plus fréquemment posées dans l'industrie est de savoir si les vannes à vanne sont adaptées aux applications à haute pression. En tant que fournisseur de robinets-vannes, j'aborderai ce sujet pour apporter une réponse complète.
Comprendre les vannes à vanne
Les vannes à vanne fonctionnent en soulevant une vanne rectangulaire ou circulaire hors du trajet de l'écoulement du fluide. Lorsque la porte est complètement relevée, le passage du fluide est dégagé, ce qui entraîne une résistance à l'écoulement minimale. A l’inverse, lorsque la vanne est abaissée, elle bloque complètement le flux. Cette opération tout ou rien rend les vannes à vanne idéales pour les applications où un débit direct avec une chute de pression minimale est requis.

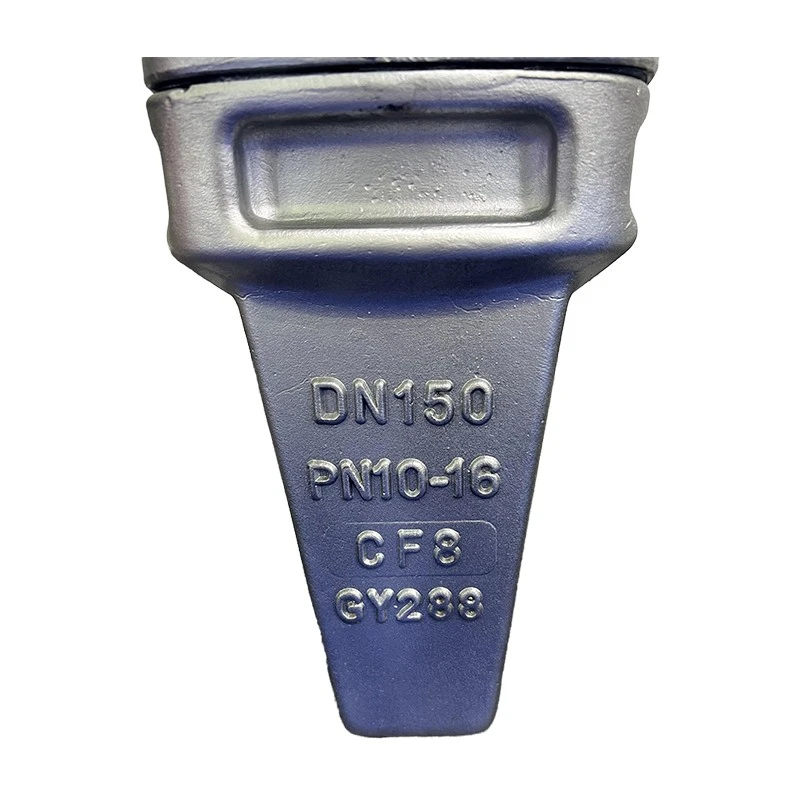

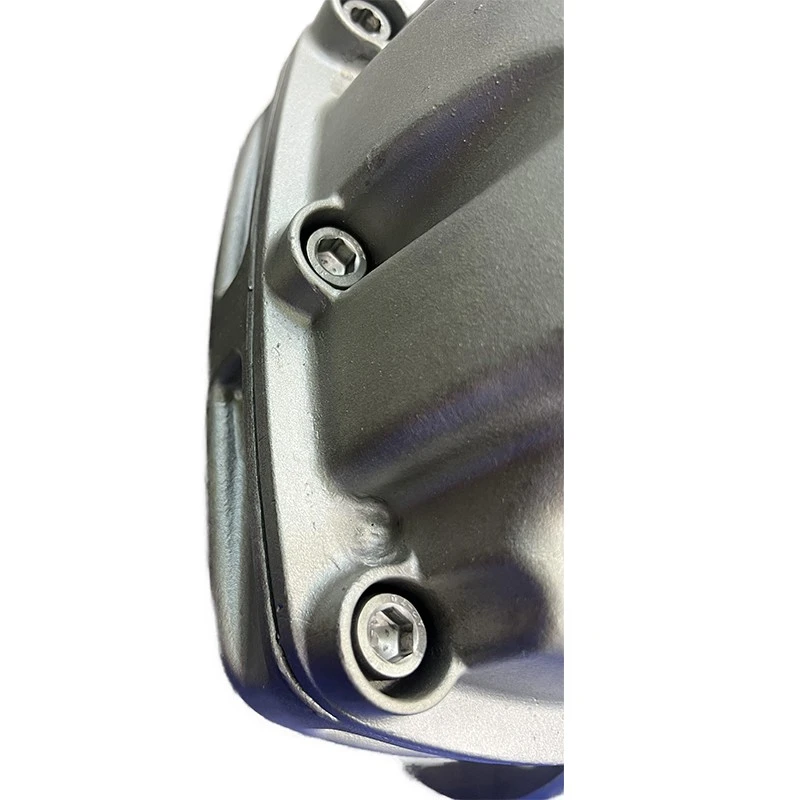

Les robinets-vannes sont disponibles en différents types, chacun avec ses propres caractéristiques et avantages. Par exemple, leVanne à vanne à tige longueest conçu avec une longue tige qui permet une utilisation facile, en particulier dans les applications où la vanne doit être installée dans des endroits difficiles d'accès. LeVanne à souffletest équipé d'un joint à soufflet, qui fournit une couche supplémentaire de protection contre les fuites, ce qui le rend adapté aux applications où la prévention des fuites de fluide est essentielle. LeVanne à vanne pneumatiqueest alimenté par de l'air comprimé, permettant un fonctionnement à distance et automatisé, ce qui est bénéfique dans les environnements industriels à grande échelle.
Facteurs affectant l'adéquation des vannes à vanne pour les applications haute pression
1. Sélection des matériaux
Les matériaux utilisés dans la construction des vannes jouent un rôle crucial dans leur capacité à résister à des pressions élevées. Pour les applications à haute pression, les vannes sont généralement fabriquées à partir de matériaux tels que l'acier au carbone, l'acier inoxydable ou l'acier allié. Ces matériaux ont une résistance élevée et une excellente résistance à la corrosion, qui sont essentielles au maintien de l'intégrité de la vanne dans des conditions de haute pression.
L'acier au carbone est un choix populaire en raison de son coût relativement faible et de ses bonnes propriétés mécaniques. Il peut résister à des pressions modérées à élevées et convient à une large gamme d’applications industrielles. L'acier inoxydable, quant à lui, offre une résistance supérieure à la corrosion, ce qui le rend idéal pour les applications où le fluide contient des substances corrosives. L'acier allié est souvent utilisé dans les applications à très haute pression car il a une résistance et une ténacité encore plus élevées que l'acier au carbone et l'acier inoxydable.
2. Conception et construction
La conception et la construction des vannes ont également un impact sur leurs performances dans les applications à haute pression. Un robinet-vanne bien conçu doit avoir un corps et un chapeau robustes pour résister aux forces exercées par les fluides à haute pression. La porte et le siège doivent être usinés avec précision pour assurer une étanchéité parfaite, empêchant les fuites sous haute pression.
De plus, la tige du robinet-vanne doit être suffisamment solide pour supporter le couple requis pour ouvrir et fermer le robinet dans des conditions de haute pression. Certains robinets-vannes sont conçus avec un robinet en forme de coin, qui offre une meilleure étanchéité en exerçant une plus grande force sur les sièges. Cependant, cette conception peut également augmenter le couple de fonctionnement. Il est donc important de choisir une vanne dotée d'un actionneur approprié pour garantir un fonctionnement fluide.
3. Pression nominale
Chaque robinet-vanne a une pression nominale spécifique, qui indique la pression maximale qu'il peut supporter en toute sécurité. Lors de la sélection d'un robinet-vanne pour les applications haute pression, il est essentiel de choisir un robinet dont la pression nominale dépasse la pression de fonctionnement maximale du système. Cela garantit que la vanne peut fonctionner de manière sûre et fiable sans risque de panne.
Il est également important de prendre en compte les fluctuations de pression dans le système. Dans certaines applications, la pression peut varier considérablement et la vanne doit pouvoir résister à ces fluctuations sans dommage. Une vanne avec une pression nominale plus élevée offre une plus grande marge de sécurité dans de telles situations.
Avantages de l'utilisation de vannes à vanne dans les applications haute pression
1. Faible résistance au débit
Comme mentionné précédemment, les robinets-vannes offrent un chemin d'écoulement direct lorsqu'ils sont complètement ouverts, ce qui entraîne une résistance à l'écoulement minimale. Ceci est particulièrement avantageux dans les applications à haute pression où la minimisation des chutes de pression est cruciale. En réduisant la résistance à l'écoulement, les vannes peuvent aider à maintenir l'efficacité du système et à réduire la consommation d'énergie.
2. Arrêt positif
Les robinets-vannes offrent une fermeture positive, ce qui signifie qu'ils peuvent bloquer complètement l'écoulement du fluide lorsqu'ils sont fermés. Ceci est essentiel dans les applications haute pression où même une petite quantité de fuite peut entraîner des risques de sécurité et des problèmes de fonctionnement importants. Le joint étanche des vannes à vanne garantit que le système peut être isolé si nécessaire, empêchant ainsi l'écoulement de fluides à haute pression.
3. Polyvalence
Les robinets-vannes sont disponibles dans une large gamme de tailles, de matériaux et de configurations, ce qui les rend adaptés à diverses applications haute pression. Ils peuvent être utilisés dans des industries telles que le pétrole et le gaz, la production d’électricité, le traitement chimique et le traitement de l’eau. Qu'il s'agisse d'une application de laboratoire à petite échelle ou d'une installation industrielle à grande échelle, il existe un robinet-vanne qui peut répondre aux exigences spécifiques.
Limites de l'utilisation de vannes à vanne dans les applications haute pression
1. Fonctionnement lent
Les vannes à vanne sont généralement plus lentes à s'ouvrir et à se fermer que d'autres types de vannes, telles que les vannes à bille ou les vannes papillon. Cela peut constituer un inconvénient dans les applications où un arrêt rapide est requis, notamment dans les situations d'urgence. Le fonctionnement lent est dû à la nécessité de lever ou d'abaisser le portail, ce qui nécessite un couple relativement important.
2. Sensibilité à l'érosion
Dans les applications à haute pression où le fluide contient des particules solides ou des substances abrasives, les vannes peuvent être sensibles à l'érosion. L'écoulement à grande vitesse du fluide peut entraîner une usure de l'obturateur et du siège au fil du temps, entraînant des fuites et une réduction des performances de la vanne. Pour atténuer ce problème, des revêtements spéciaux ou des matériaux à haute résistance à l'usure peuvent être utilisés.
3. Capacité de limitation limitée
Les robinets-vannes ne sont pas conçus pour les applications d'étranglement. Lorsqu'elle est partiellement ouverte, la vanne peut provoquer des turbulences et un débit irrégulier, ce qui peut entraîner une usure excessive et endommager la vanne. Dans les applications haute pression où un contrôle précis du débit est requis, d'autres types de vannes, telles que des vannes à soupape ou des vannes de régulation, peuvent être plus adaptées.
Conclusion
En conclusion, les robinets-vannes peuvent convenir aux applications haute pression, à condition que les facteurs appropriés soient pris en compte. La sélection des matériaux, la conception et la construction, ainsi que la pression nominale sont tous des aspects importants pour garantir que la vanne peut résister à des pressions élevées. Les robinets-vannes offrent des avantages tels qu'une faible résistance au débit, une fermeture positive et une polyvalence, mais ils présentent également des limites, notamment un fonctionnement lent, une sensibilité à l'érosion et une capacité d'étranglement limitée.
Si vous recherchez des vannes à vanne pour les applications haute pression, nous sommes là pour vous aider. Notre société propose une large gamme de robinets-vannes, notammentVanne à vanne à tige longue,Vanne à soufflet, etVanne à vanne pneumatique, avec différents matériaux et pressions nominales pour répondre à vos besoins spécifiques. Contactez-nous pour discuter de vos besoins et entamer une négociation d’approvisionnement.
Références
- "Valve Handbook", troisième édition, par JF Monhemius.
- "Vannes industrielles : sélection, spécifications et dimensionnement", par John R. Cameron.
